化学机械抛光（CMP），目前已成为公认的纳米级全局平坦化精密超精密加工技术。CMP技术将磨粒的机械研磨作用与氧化剂的化学作用有机地结合起来，可实现超精密无损伤表面加工，满足集成电路特征尺寸在0.35μm以下的全局平坦化要求。
CMP技术所采用的设备及消耗品包括：抛光机、抛光浆料、抛光垫、后CMP清洗设备、抛光终点检测及工艺控制设备、废物处理和检测设备等。抛光机、抛光浆料和抛光垫是CMP工艺的3大关键要素，其性能和相互匹配决定CMP能达到的表面平整水平。其中抛光浆料和抛光垫为消耗品。通常一个抛光垫使用寿命约仅为45至75小时。

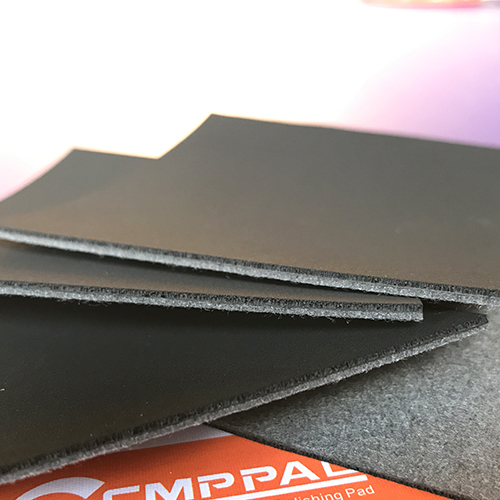

CMP抛光垫，又称CMP研磨垫，英文名为CMP Pad，主要用于半导体和蓝宝石等方面。CMP抛光垫由含有填充材料的聚氨酯材料组成，用来控制毛垫的硬度。抛光垫的表面微凸起直接与晶片接触产生摩擦，以机械方式去除抛光层在离心力的作用下，将抛光液均匀地抛洒到抛光垫的表面，以化学方式去除抛光层，并将反应产物带出抛光垫。抛光垫的性质直接影响晶片的表面质量，是关系到平坦化效果的直接因素之一。
CMP是提供超大规模集成电路制造过程中表面平坦化的一种新技术，于1965年首次由美国的Monsanto提出，最初是用于获取高质量的玻璃表面。自从1991年IBM将CMP成功应用到64M DRAM的生产中以后，CMP技术在世界各地迅速发展起来。区别于传统的纯机械或纯化学的抛光方法，CMP通过化学的和机械的综合作用，从而避免了由单纯机械抛光造成的表面损伤和由单纯化学抛光易造成的抛光速度慢、表面平整度和抛光一致性差等缺点。它利用了磨损中的“软磨硬”原理，即用较软的材料来进行抛光以实现高质量的表面抛光。在一定压力及抛光浆料存在下，被抛光工件相对于抛光垫作相对运动，借助于纳米粒子的研磨作用与氧化剂的腐蚀作用之间的有机结合，在被研磨的工件表面形成光洁表面。CMP技术最广泛的应用是在集成电路（IC）和超大规模集成电路中（ULSI）对基体材料硅晶片的抛光。而国际上普遍认为，器件特征尺寸在0.35μm以下时，必须进行全局平面化以保证光刻影像传递的精确度和分辨率，而CMP是目前几乎唯一的可以提供全局平面化的技术，其应用范围正日益扩大。
